软件部分 ​

1 新建工程 ​

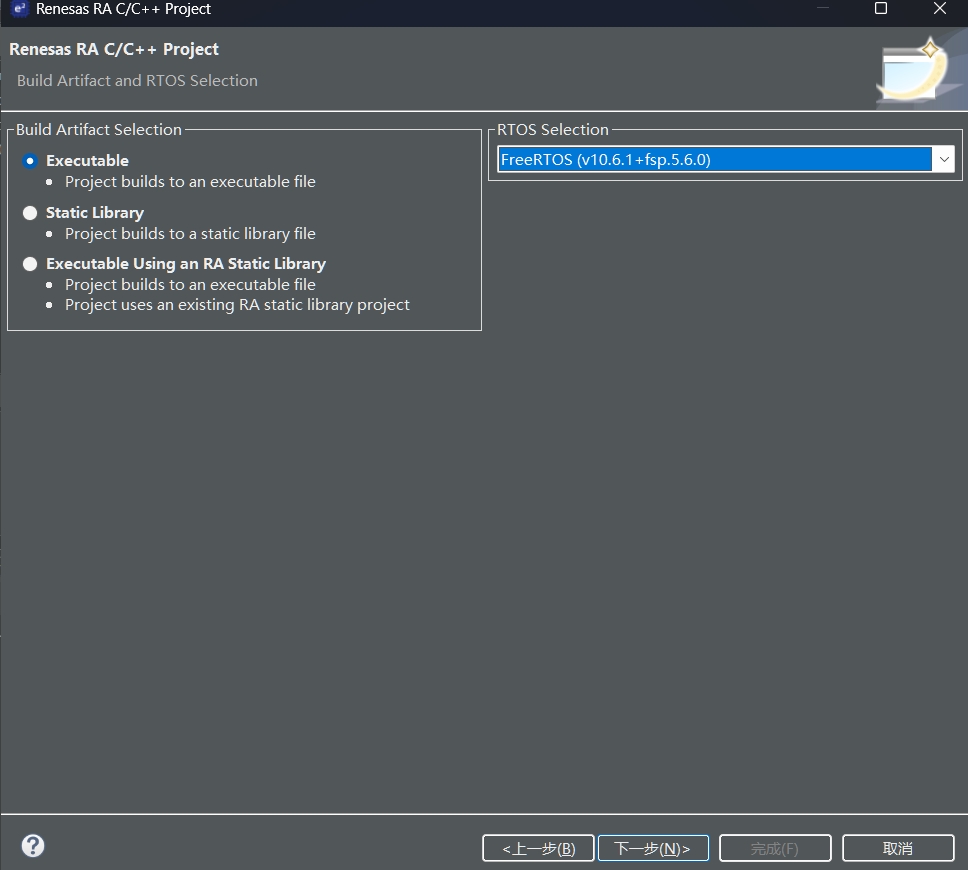

类似先前的实验步骤，先来创建工程 https://bbs.elecfans.com/jishu_2468424_1_1.html，注意在RTOS这里选择FreeRTOS。

alt text

2 配置LED对应的GPIO ​

与先前点亮LED实验的步骤一样，配置P113和P207均为Output Mode

alt text

3 新增线程(Threads) ​

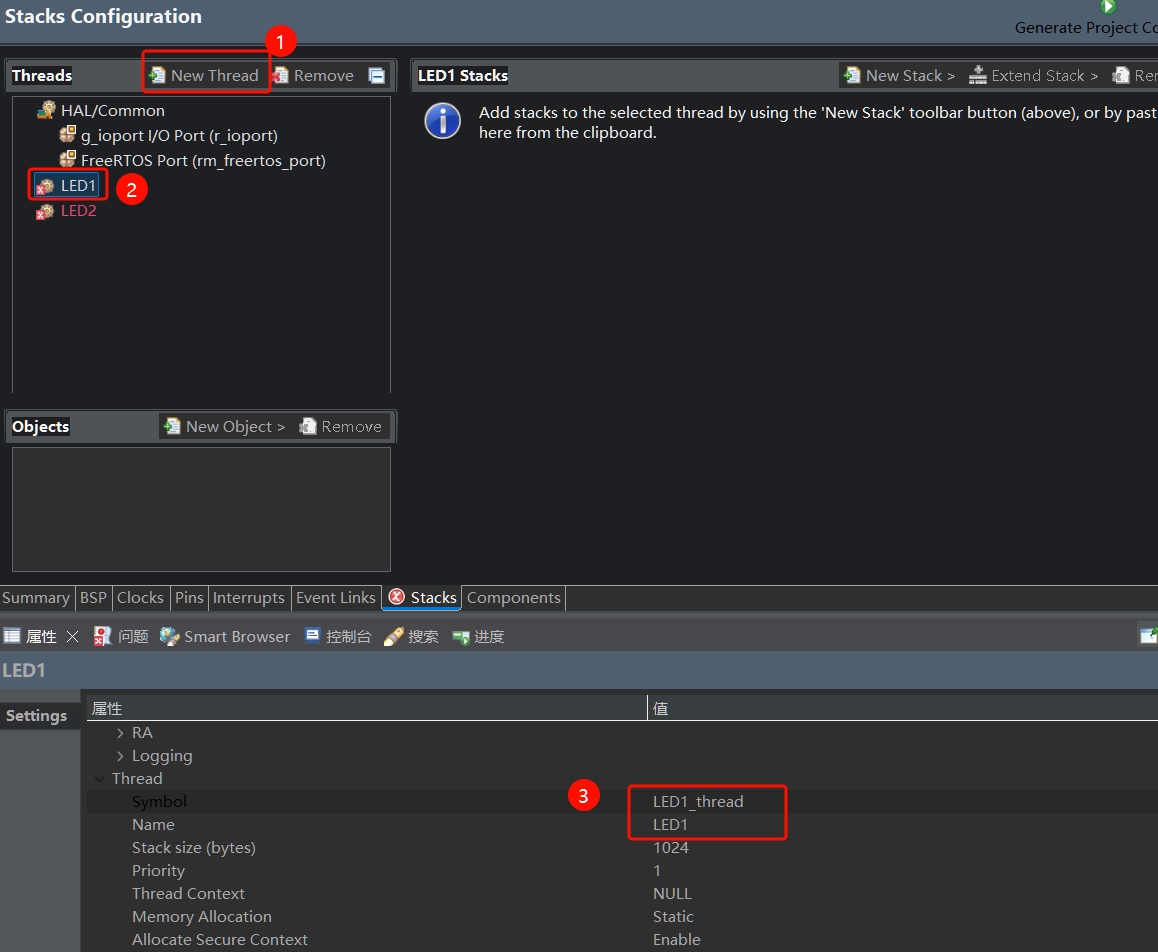

点击Stacks选项卡--在左侧的New Thread -- 点击新创建的Thread 属性 -- 修改Name和Symbol，下图所示的是LED1线程，LED2的同理。

alt text

4 选择堆算法 ​

接着为堆选择算法，这里一共有1~5共5个算法可选，每种算法介绍如下：

Heap_1：这是最简单的内存分配实现，它不允许释放已分配的内存。这意味着一旦内存被分配出去，就不能被回收，这可能导致内存的快速耗尽。

Heap_2：与Heap_1相比，Heap_2允许内存的释放。但是，它不会合并相邻的空闲内存块，因此可能会导致内存碎片化。

Heap_3：Heap_3使用标准的malloc()和free()函数来管理内存，因此堆的大小由链接器配置决定，而不是由FreeRTOS的配置文件设置。

Heap_4：Heap_4在Heap_2的基础上进行了改进，它会合并相邻的空闲内存块，从而减少内存碎片化的可能性。Heap_4使用“第一次适应算法”来分配内存，通常建议作为内存管理的首选方案。

Heap_5：Heap_5与Heap_4类似，但它支持从多个非连续的内存块中分配内存，这对于系统内存不是连续块的情况非常有用。`

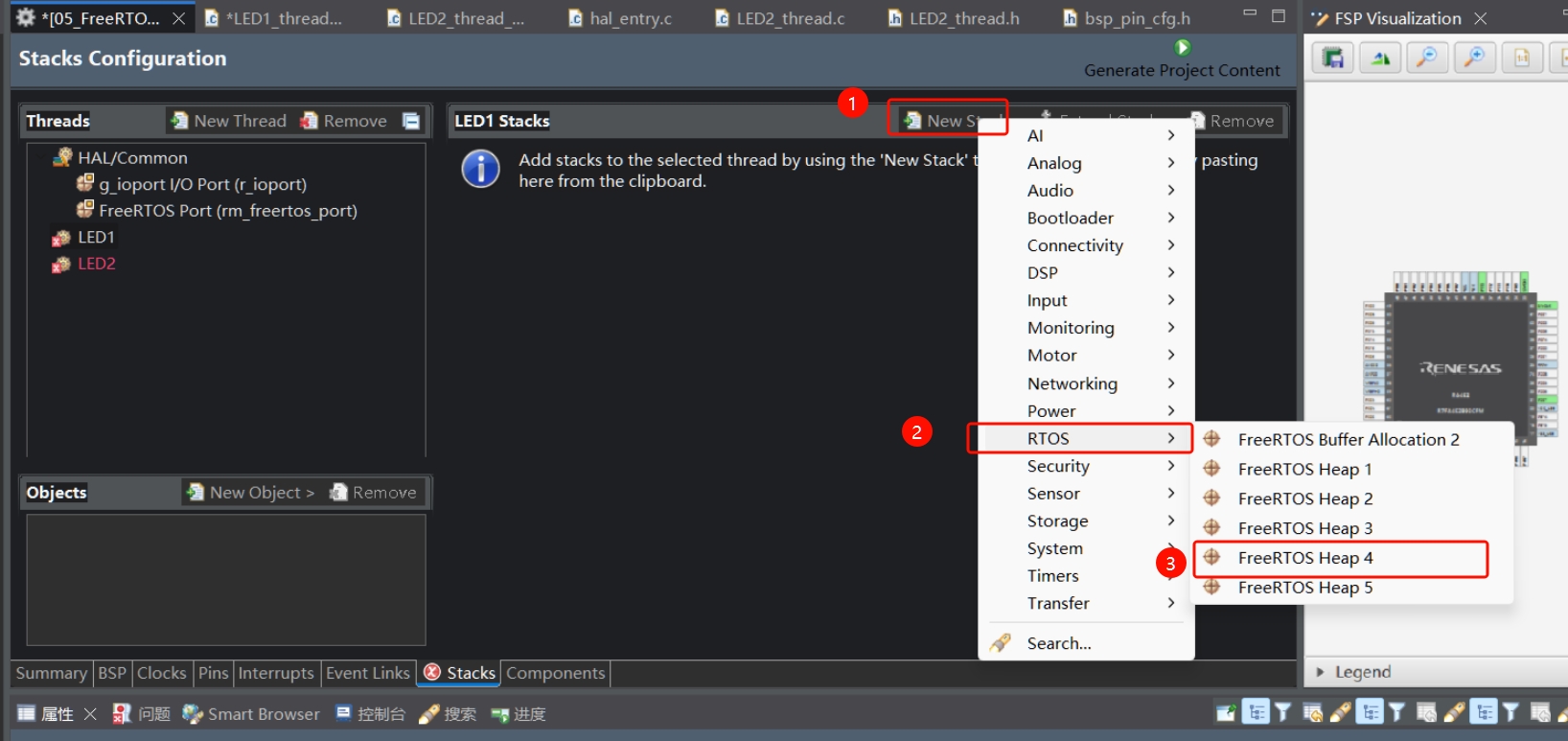

这里我选择Heap 4算法。 点击LED1 -- New Stack -- RTOS -- FreeRTOS Heap4

alt text

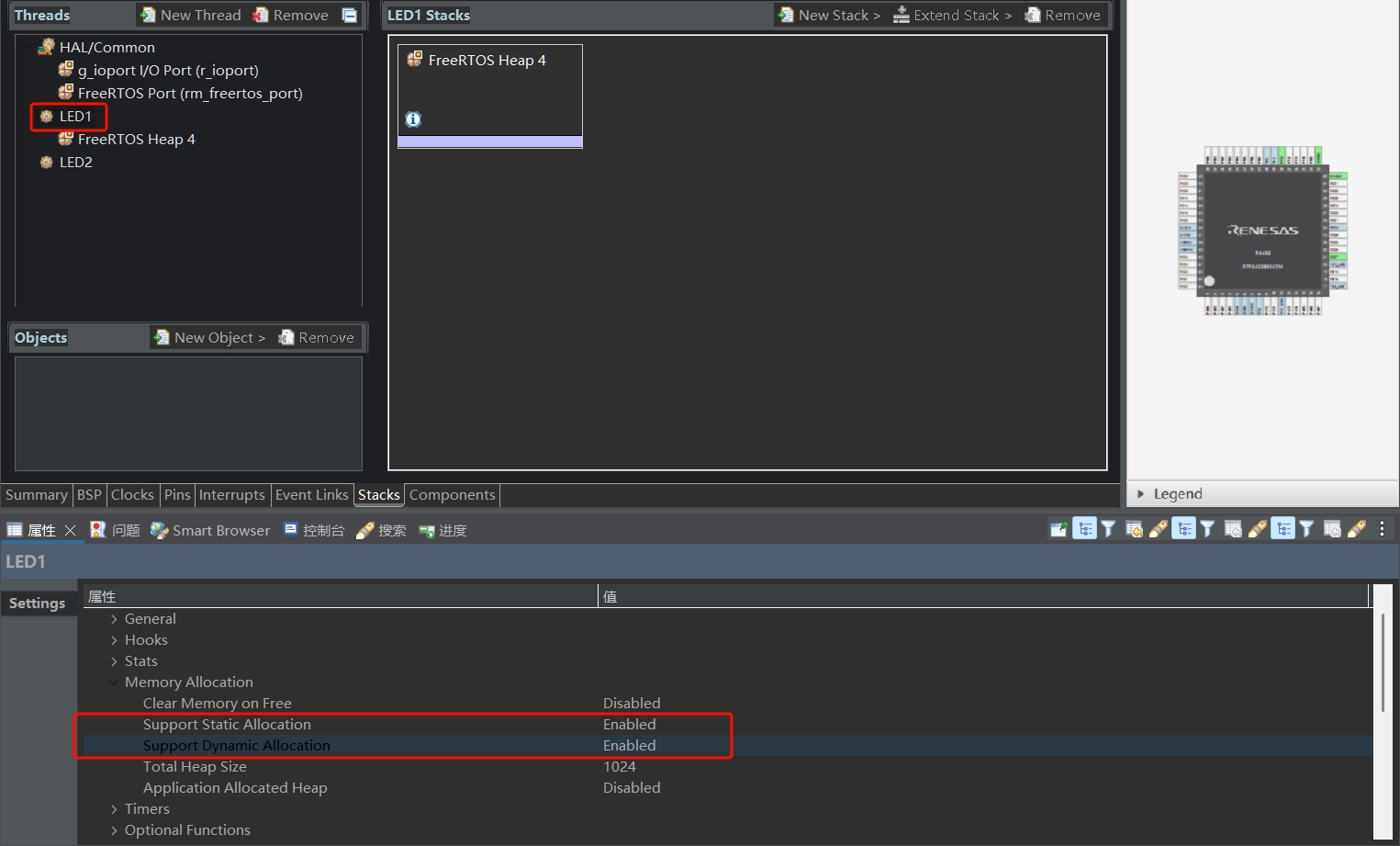

接下来可能会报错，要开启动态内存分配。点击LED1这个线程 -- 在属性里Support Dynamic Allocation 改为 Enabled

alt text

5 编写代码 ​

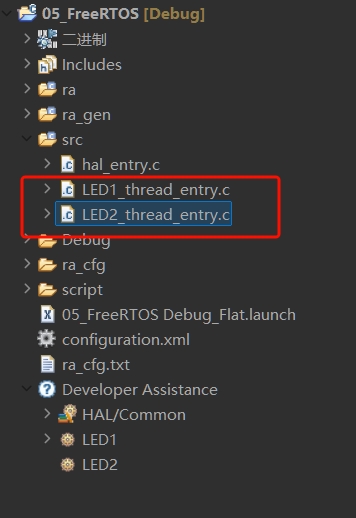

保存配置文件，生成项目代码。 在左侧会多出LED1_thread_entry.c和LED2_thread_entry.c，这两个文件是留给我们写线程具体功能的。

alt text

在LED1_thread_entry.c中的死循环中添加代码

c
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_13, BSP_IO_LEVEL_HIGH);
vTaskDelay (500);
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_13, BSP_IO_LEVEL_LOW);
vTaskDelay (500);

在LED2_thread_entry.c中的死循环中添加代码

c
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_02_PIN_07, BSP_IO_LEVEL_HIGH);
vTaskDelay (800);
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_02_PIN_07, BSP_IO_LEVEL_LOW);
vTaskDelay (800);

上面代码是让P113对应的LED灯亮灭各500ms，P207对应的LED灯亮灭各800ms

在hal_entry.c的hal_entry函数中添加代码，用来开启线程

c
    LED1_thread_entry();
    LED2_thread_entry();
