软件部分 ​

新建一个项目，命名为07_Touch_Button

1 配置LED引脚 ​

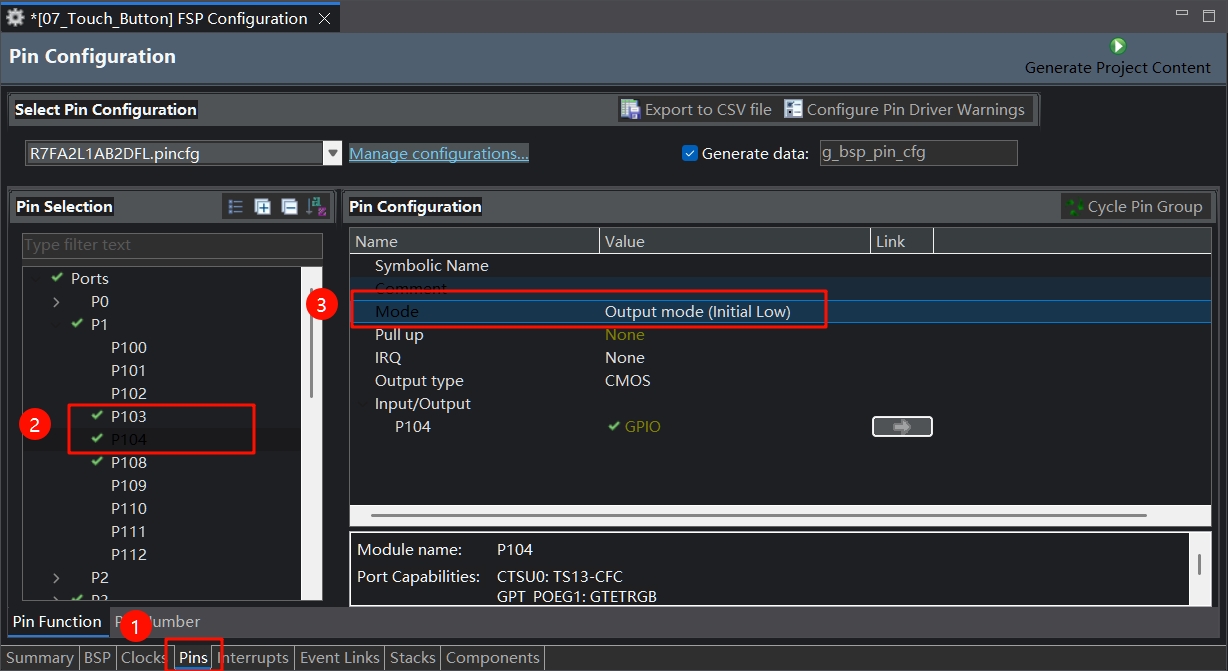

板子上的两颗LED接在P103和P104引脚上，且输出高电平时点亮。因此，在Pins--P1--将这两个引脚配置为输出模式，初始低电平。

alt text

2 配置CTSU ​

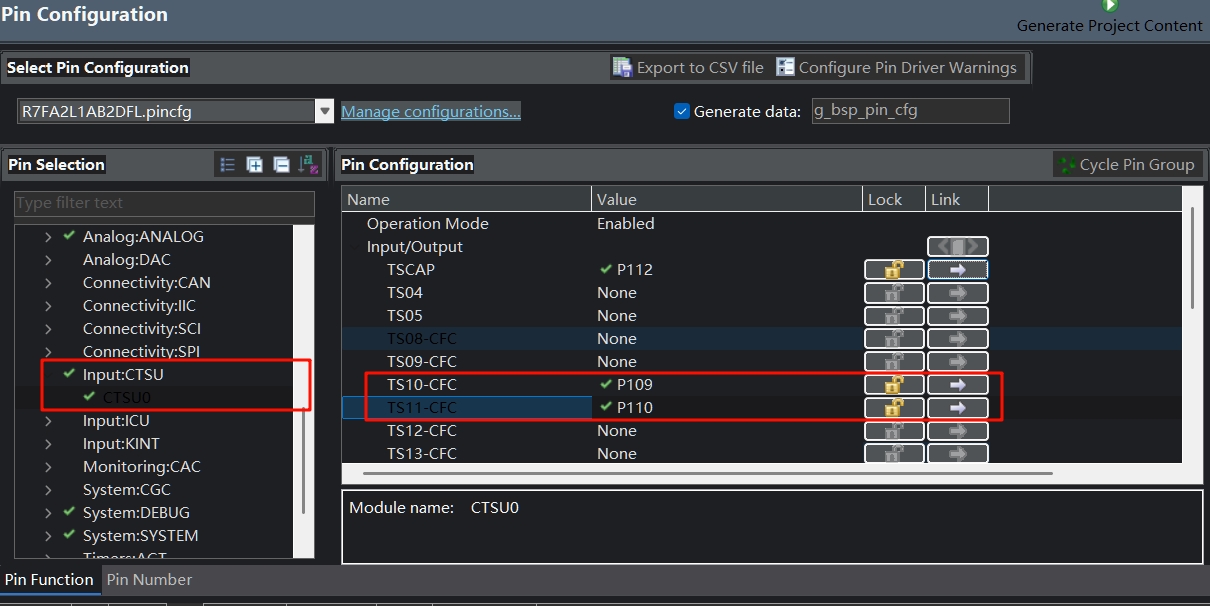

开发板的两个触摸按键接在了P109和P110引脚上，对应着TS10和TS11。在Input:CTSU--CTSU0--选择TS10和TS11分别为P109和P110。

alt text

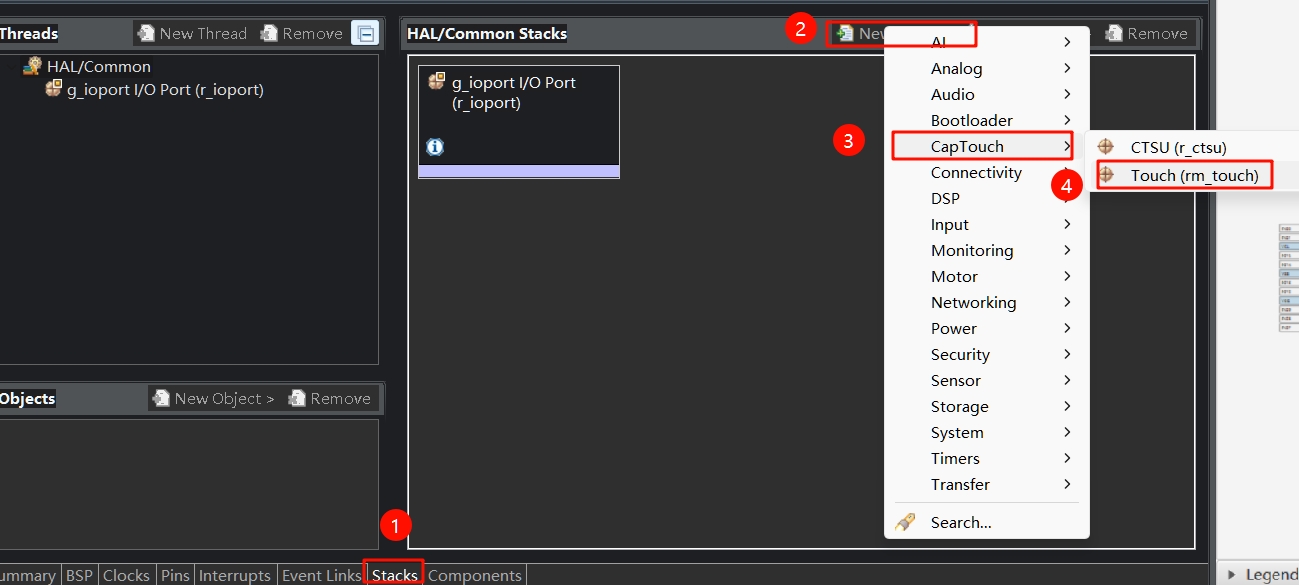

在Stacks页面，按如图所示新建Touch(rm_touch)

alt text

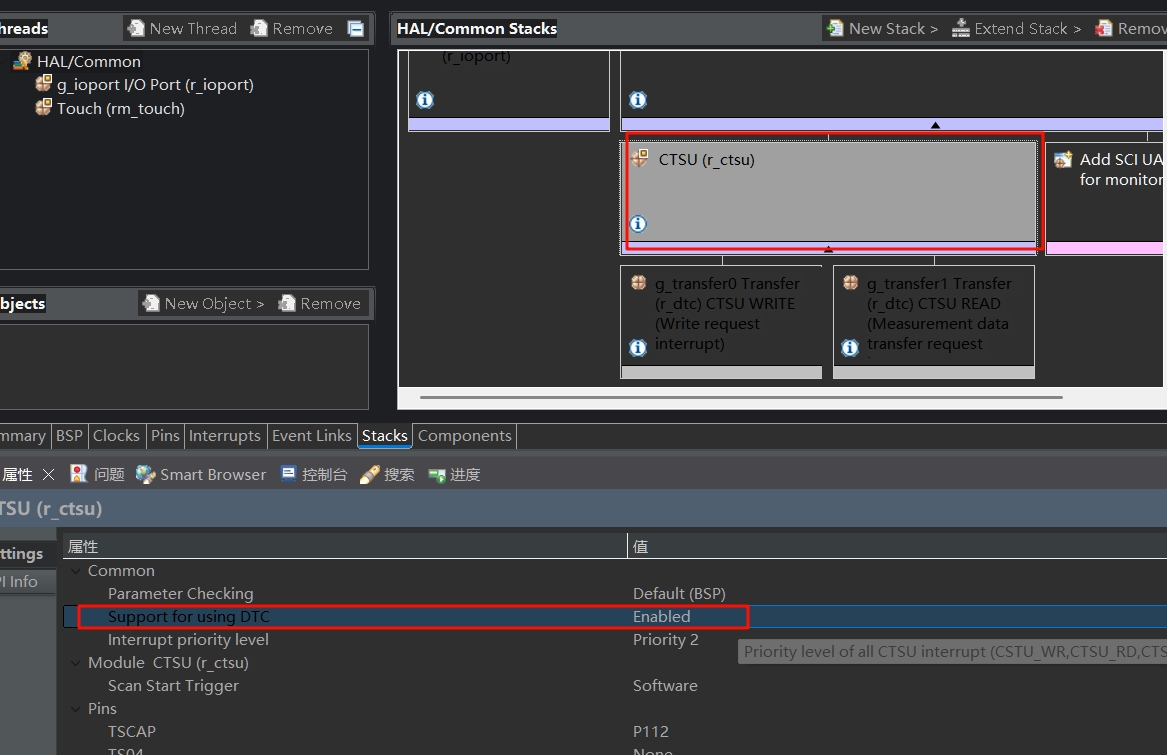

接着双击CTSU(r_ctsu)，将Support for Using DTC值改为Enabled。

alt text

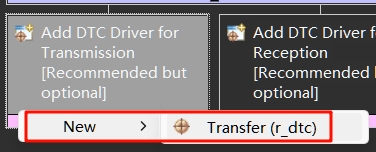

然后add DTC driver，注意Transmission和Reception都要操作。

alt text

alt text

一切就绪，生成代码。

3 调试电容按键值 ​

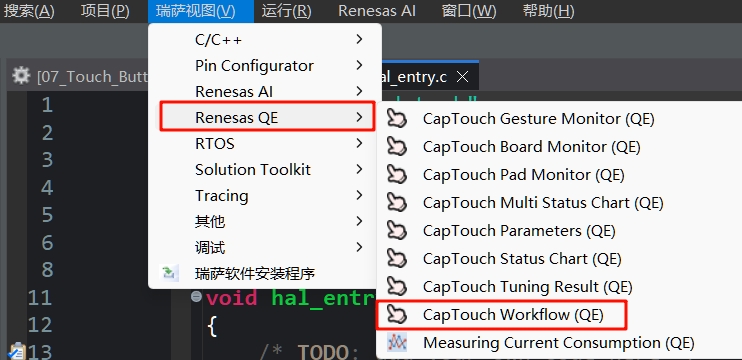

点击瑞萨视图--Renesas QE--CapTouch workflow

alt text

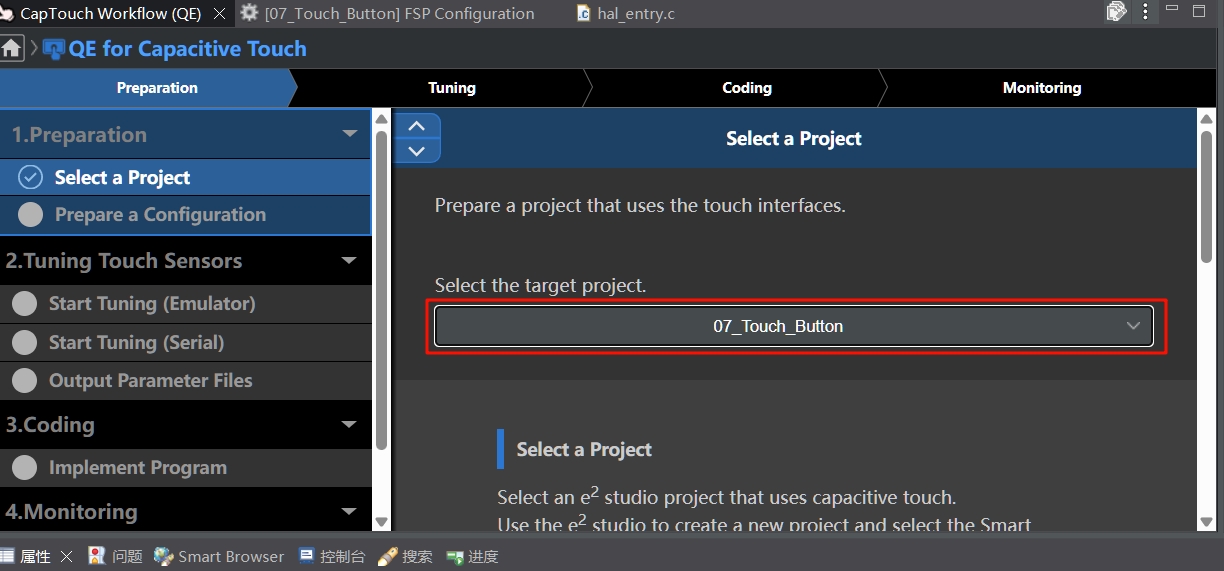

选择项目

alt text

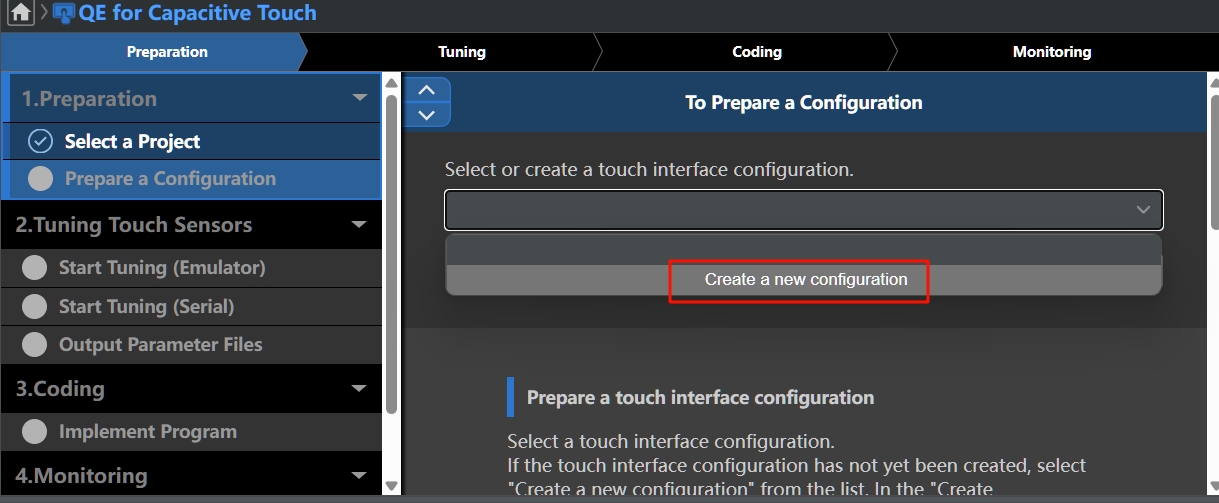

下一步，选择新建一个配置

alt text

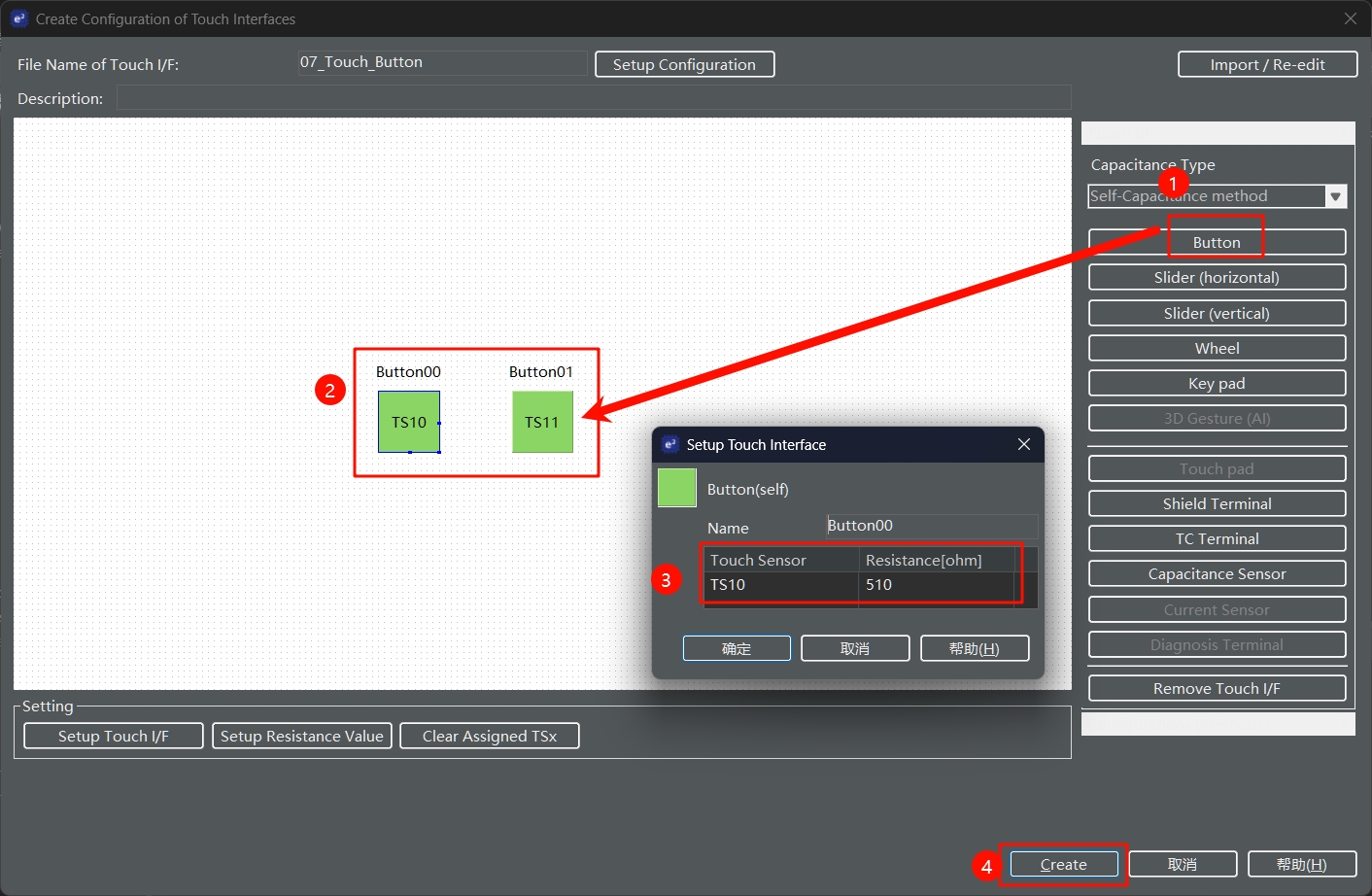

在弹出的页面上，点击Button，放置两个按钮，并双击按钮打开配置，分别选择TS10和TS11，电阻配置510ohm，最后点击create。

alt text

下一步，连接J-Link与开发板，接线如下：

J-LinkRA2L1开发板
Vref3V3
SWDIOSWDIO
SWCLKSWCLK

点击Start Tuning，会自动编译、下载，这期间不要动板子，直到出现下图带黄条的界面

alt text

此时用合适的力度按住TS10(注意不要用力过重，否则阈值过高按键不灵敏)，当看到黄条到顶后，在键盘上按下任意键。TS11也是如此。

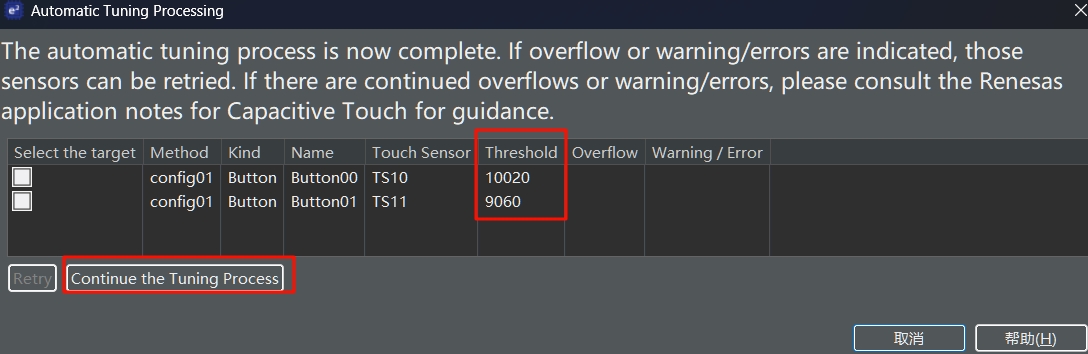

结束后，点击Continue the Tuning Process

alt text

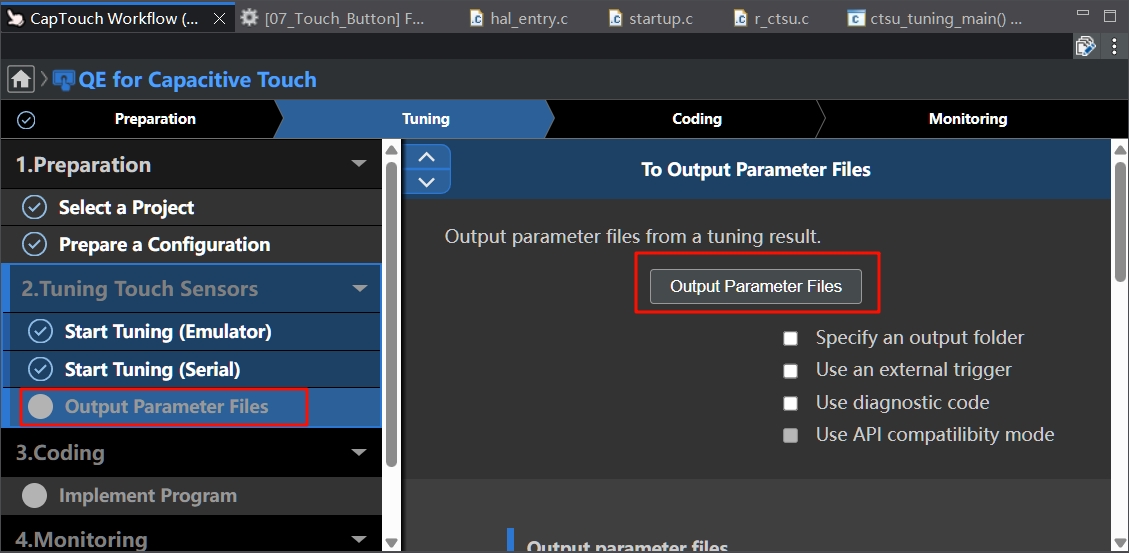

回到workflow界面，点击Output Parameter Files，自动生成参数文件。其保存在项目下的qe_gen文件夹内。

alt text

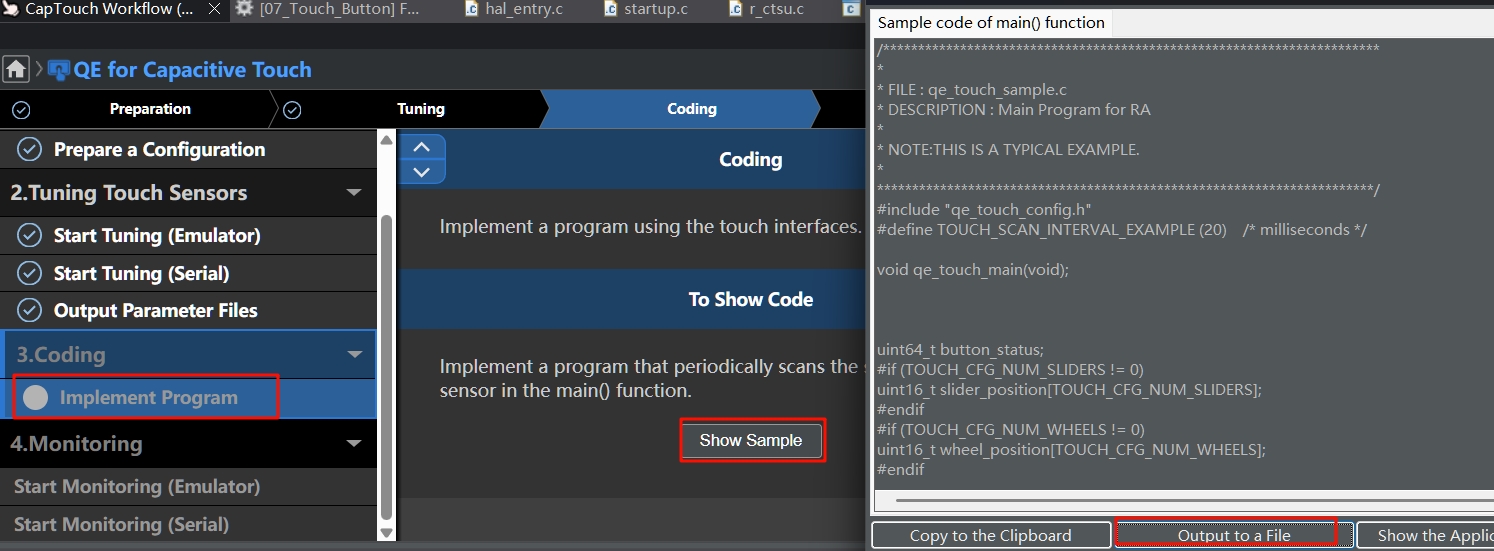

点击 Implement Program，点击Show Sample，选择Output to a File，在qe_gen文件夹内就多出一个qe_touch_sample.c

alt text

4 测试按键点灯效果 ​

打开qe_touch_sample.c，在/* TODO: Add your own code here. */后面写下我自己的测试代码。

c
if(button_status == 1){
    g_ioport.p_api->pinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_03, BSP_IO_LEVEL_HIGH);
}
else if(button_status == 2){
    g_ioport.p_api->pinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_04, BSP_IO_LEVEL_HIGH);
}
else if(button_status == 3){
    g_ioport.p_api->pinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_03, BSP_IO_LEVEL_HIGH);
    g_ioport.p_api->pinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_04, BSP_IO_LEVEL_HIGH);
}
else{
    g_ioport.p_api->pinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_03, BSP_IO_LEVEL_LOW);
    g_ioport.p_api->pinWrite(&g_ioport_ctrl, BSP_IO_PORT_01_PIN_04, BSP_IO_LEVEL_LOW);
}

这段代码功能是检测按键值，1和2分别点亮LED1和LED2，按键值为3时是两个按键同时按下，即同时点亮两个LED。

在hal_entry.c文件中的hal_entry函数中，加入代码调用触摸测试函数

c
qe_touch_main();

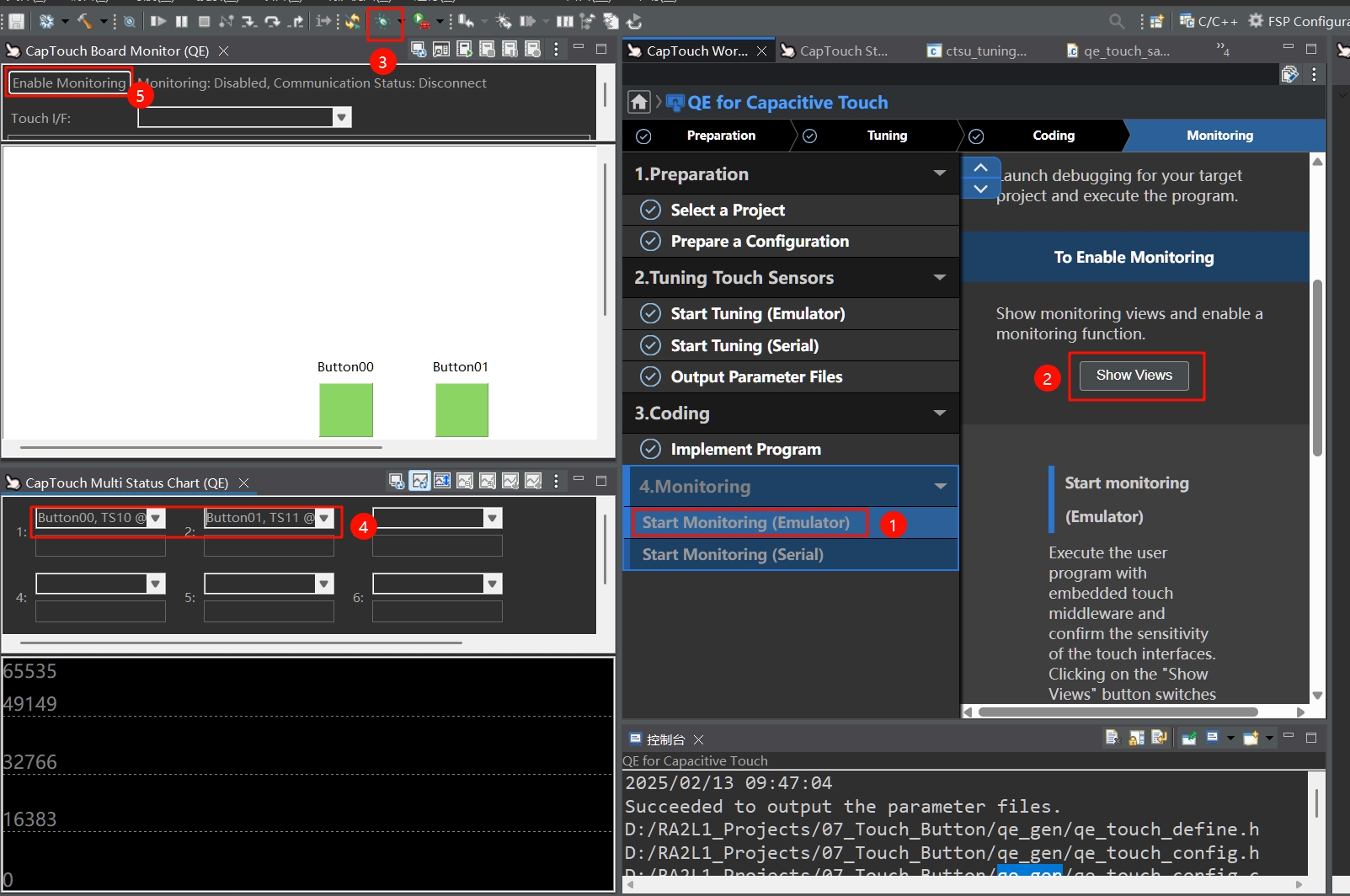

接下来，启动监测。按下图所示配置，并开始调试。

alt text

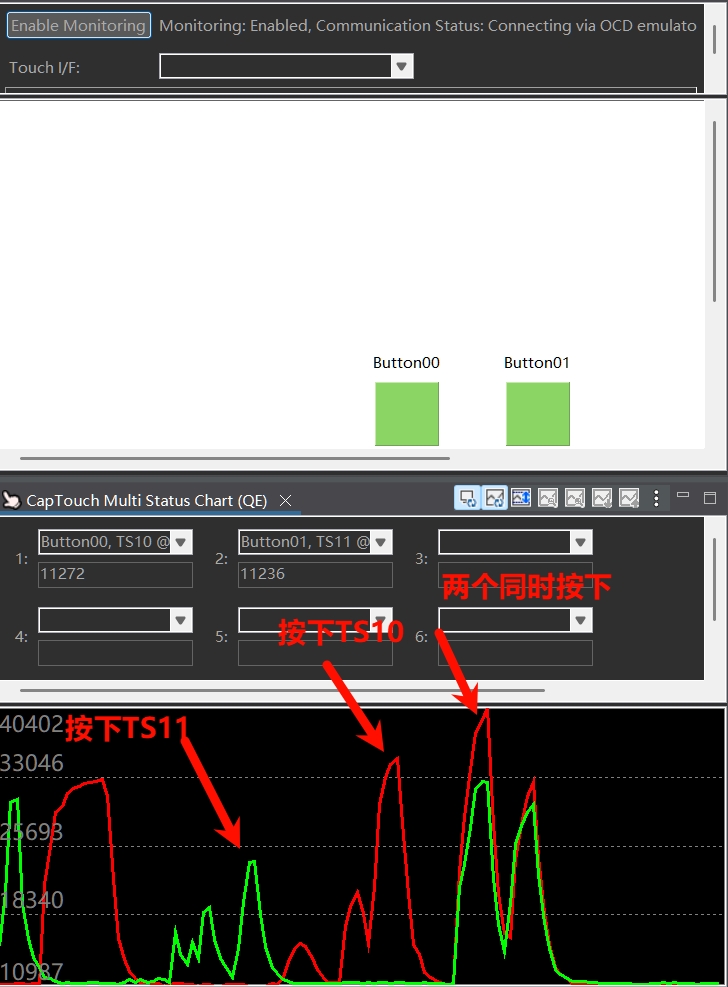

效果如下图所示，同时可以观察板子上LED亮灭情况。

alt text
